Specifications
​Operating Voltage: 2.0V – 4.5V
​Applicable Battery Type: NCM (Ternary Lithium / Li-ion) and LFP (LiFePO4) batteries. (Note: Not suitable for LTO batteries).
​Maximum Balance Current: 1.2A (triggered when the adjacent cell voltage difference is 0.2V or higher).
​Typical Balance Current: 0.5A – 0.7A (when the cell voltage difference is 0.1V or higher). The balancing current decreases as the voltage gap narrows.
​Balance Accuracy: Stops automatically and enters sleep mode when the adjacent voltage difference drops below 0.03V.
​Quiescent/Static Current: Approximately 2mA
​LED Indicator Status:
​LED ON: Active balancing is in progress.
​LED OFF: Equalization is complete, and the board is in sleep mode.
​LED Flashing: Faulty wiring, loose connection, or circuit error.
​Description

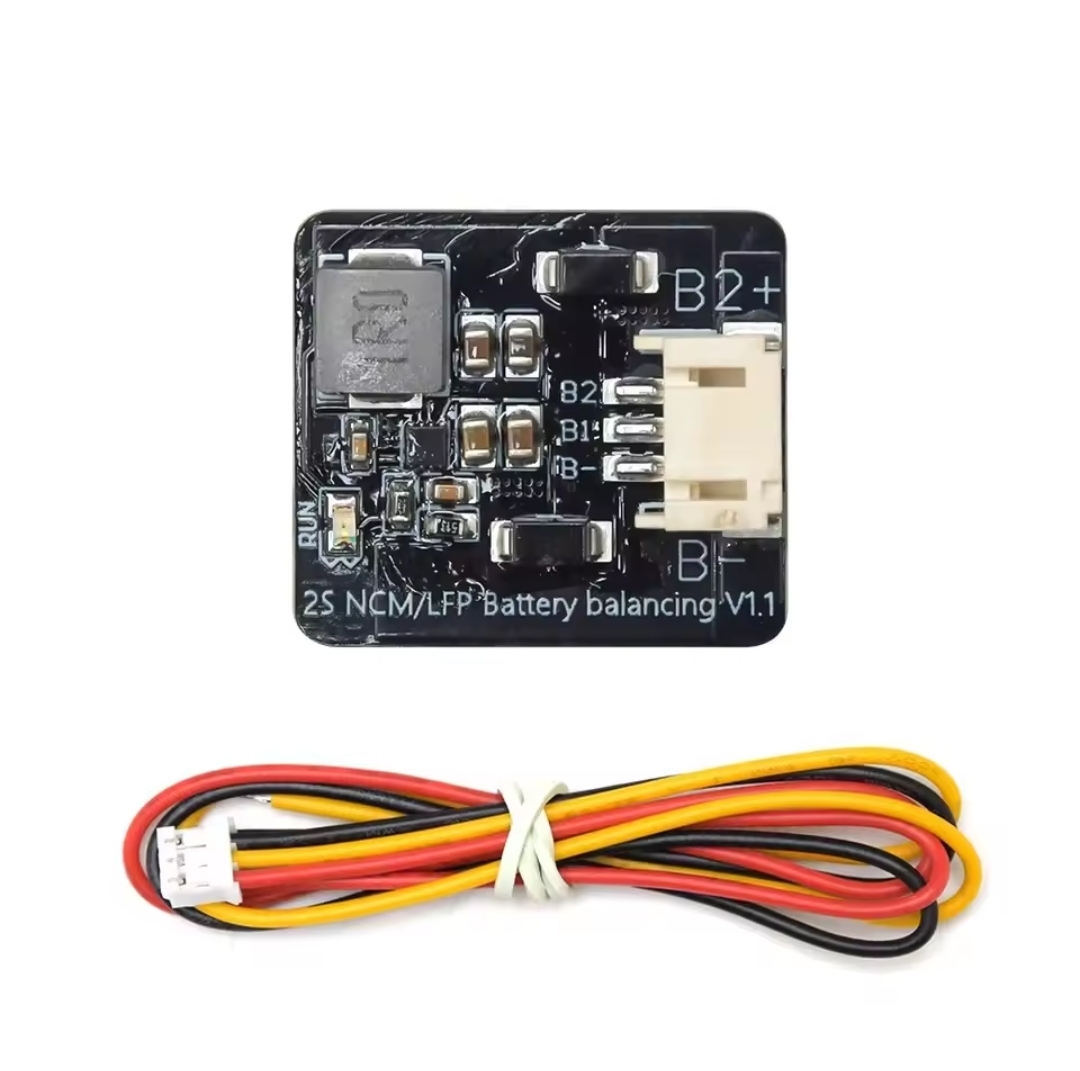

​এই মডিউলটি একটি ২এস (2S) ইন্ডাক্টিভ এনার্জি ট্রান্সফার অ্যাক্টিভ ইকুয়ালাইজার বোর্ড। সাধারণ প্যাসিভ ব্যালেন্সারের মতো এটি অতিরিক্ত ভোল্টেজকে রেজিস্টরের মাধ্যমে তাপে রূপান্তর করে অপচয় করে না; বরং এটি উচ্চ ভোল্টেজের সেল থেকে শক্তি সংগ্রহ করে কম ভোল্টেজের সেলে স্থানান্তর (Energy Transfer) করে। এর ফলে ব্যাটারি প্যাকের প্রতিটি সেলের ভোল্টেজ নিখুঁতভাবে সমান থাকে, যা ব্যাটারির সামগ্রিক কার্যক্ষমতা বাড়ায় এবং প্যাকের আয়ুষ্কাল (Lifespan) দীর্ঘ করে।
​⚠️ সতর্কতা: এটি কোনো বিএমএস (BMS) বা প্রোটেকশন বোর্ড নয়। ব্যাটারি ওভার-চার্জ বা ওভার-ডিসচার্জ থেকে সুরক্ষার জন্য এটিকে অবশ্যই একটি উপযুক্ত প্রোটেকশন বোর্ডের (BMS) সাথে প্যারালালে যুক্ত করে ব্যবহার করতে হবে।
​Application

​কাস্টম ব্যাটারি প্যাক তৈরি: ২ সেলের (7.4V Li-ion বা 6.4V LiFePO4) কাস্টম ব্যাটারি প্যাক তৈরিতে সেলের ভারসাম্য বা ব্যালেন্স বজায় রাখতে এটি ব্যবহৃত হয়।
​মিনি ইউপিএস ও DIY প্রজেক্ট: মিনি ইউপিএস (Mini UPS), পোর্টেবল স্পিকার, ট্র্যাকার বা বিভিন্ন রোবোটিক্স ও ইলেকট্রনিক্স DIY প্রজেক্টের ব্যাটারি প্যাকে এটি ব্যবহার করা হয়।
​পুরানো ব্যাটারি প্যাক মেরামত: দীর্ঘদিন ব্যবহারের ফলে যেসব ব্যাটারি প্যাকের সেল আনব্যালেন্সড হয়ে ব্যাকআপ কমে গেছে, সেগুলোর কার্যক্ষমতা ফিরিয়ে আনতে এটি দারুণ কার্যকর।
​ওয়্যারিং কানেকশন (Wiring Definition)
​B-: ব্যাটারি প্যাকের মূল নেগেটিভ টার্মিনাল (প্রথম সেলের নেগেটিভ)।
​B1: প্রথম সেলের পজিটিভ এবং দ্বিতীয় সেলের নেগেটিভের সংযোগস্থল (Common Point)।
​B2+: দ্বিতীয় সেলের পজিটিভ টার্মিনাল (ব্যাটারি প্যাকের মূল পজিটিভ)।
